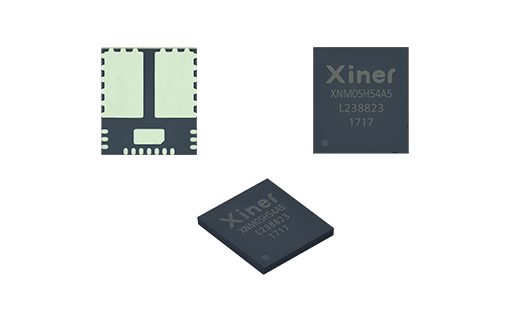

PQFN IPM基于高效率、超緊湊和高度集成的PQFN封裝，采用PCB銅箔散熱，省掉了外部散熱器。同時也提供了一個新的基準，在尺寸上可與任何同類競爭解決方案相匹敵。主要適用于吹風筒等空間要求苛刻的應用，功率范圍為100W以下。
PQFN8*9 IPM特點與優勢：
| 產品型號 |
電壓 (V) |
電流 (A) |
絕緣耐壓 (KV) |
優化 開關 （KHz） |
器件 |
推薦功率 (W) |
熱接口 |
自舉 二極管 |
欠壓 保護 |
過流 保護 |
溫度 輸出 |
互鎖 |
RDS(on)(Typ) (Ω) |
VF (Typ) (V) |
Rth (j-c)(Max) (℃/W) |
|
VCE (SAT)(Typ) (V) |
|||||||||||||||
| XNM03H54D5 | 500 | 3 | 1.5 | 20 | MOSFET | 50 | PCB | 是 | 是 | 否 | 否 | 是 | 3 | 1.5 | 1.6 |
| XNM05H54D5 | 500 | 5 | 1.5 | 20 | MOSFET | 120 | PCB | 是 | 是 | 否 | 否 | 是 | 1.6 | 1.5 | 1.5 |
| XNS04H54D6 | 600 | 4 | 1.5 | 20 | IGBT | 60 | PCB | 是 | 是 | 否 | 否 | 是 | 2.1 | 1.5 | 1.3 |
| XNS06H54D6 | 600 | 6 | 1.5 | 20 | IGBT | 150 | PCB | 是 | 是 | 否 | 否 | 是 | 2.1 | 1.4 | 1.3 |
| XNS04H54E6 | 600 | 4 | 1.5 | 20 | IGBT | 60 | PCB | 是 | 是 | 否 | VOT | 是 | 2.1 | 1.5 | 1.3 |
| XNS06H54E6 | 600 | 6 | 1.5 | 20 | IGBT | 150 | PCB | 是 | 是 | 否 | VOT | 是 | 2.1 | 1.4 | 1.3 |
變頻器工具.png)
電動工具扇.png)
風扇
冰箱
吸塵器
空調
水泵
伺服電機
